2.1 物理层

物理层的协议常被称为规程（procedure）

数字信号离散，模拟信号连续

每秒钟传播码元的数目称为波特率

没有经过调制称为基带信号，仅对波形进行变换称为基带调制，也称编码；使用载波进行调制，把基带信号的频率范围搬移到较高的频段，并转换为模拟信号称为带通调制

编码方式

不归零制、归零制、曼彻斯特编码（自同步）、差分曼彻斯特编码（线路可以反接但成本高）

带通调制：调幅、调频、调相

信道最大数据速率

奈氏（无噪声条件）：$ C = 2Hlog_2L b/s $

香农（有噪声条件）：$ C = Hlog_2(1+S/N) b/s $

H 为信道带宽，L 为码元种类数（相位、调制方式等不同而不同），S 为信道内所传信号的平均功率，N 为信道内部的高斯噪声功率

在理想低通（无噪声，带宽受限）条件下，为了避免码间串扰，极限码元传输速率为 2H

信噪比（dB）= 10 $ log_{10}(S/N) $

2.2 传输介质与多路复用

有线介质

双绞线：非屏蔽UTP、屏蔽STP，RJ45接口分为T-568A和T-568B（最常见接线线序）

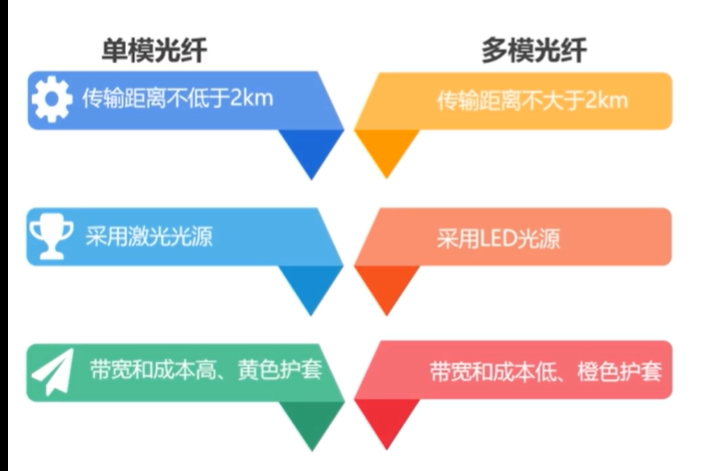

光纤：单模原理绕射、多模原理反射

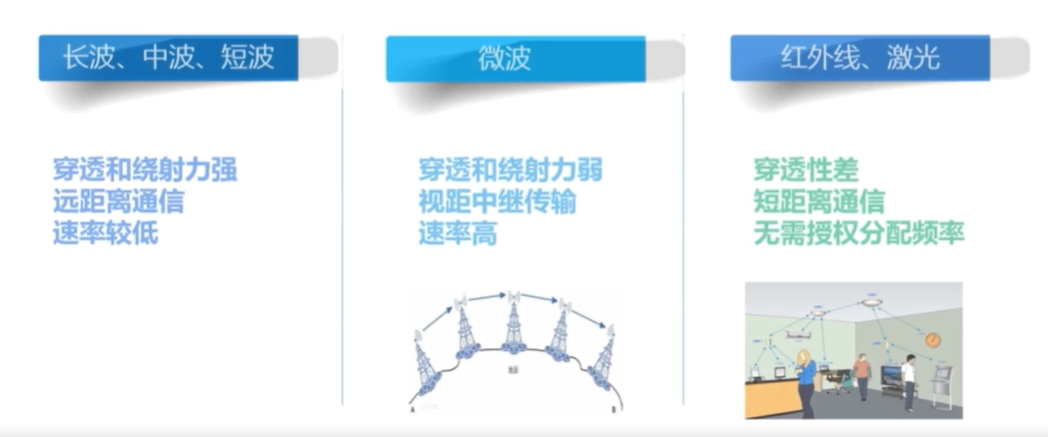

无线介质

多路复用

时分复用TDM（同步异步）、频分复用FDM（收音机；波分复用即光的频分复用）、码分复用CDM（自己和自己内积1，自己和反码内积-1，站点码元与码片内积1表示发送1，内积-1表示发送0，内积0表示未发送）
